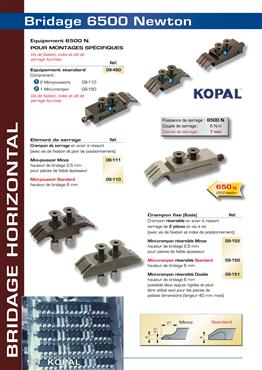

Bridage Horizontal 6500 N.
Réalisation du montage d’usinage en fonction des dimensions de la pièce. Mini-crampon réversible : 2 butées sont nécessaires pour positionner une pièce suivant un axe. Mini-crampon réversible double : 1 butée suffit pour positionner une petite pièce suivant un axe.
Principe bridage horizontal
L’action de serrage assure le plaquage et le bridage de la pièce à usiner. L’extrémité des mors est formée de 3 parties de serrage, une partie rigide et deux parties flexibles.
1 plaquage absolu : Lors du contact, seules les parties flexibles, plus longues, prennent appui surla pièce à brider. Elles s’arc-boutent en plaquant la pièce jusqu’au contact de la partie rigide.
2 bridage et positionnement : la partie rigide assure le bridage de la pièce.
