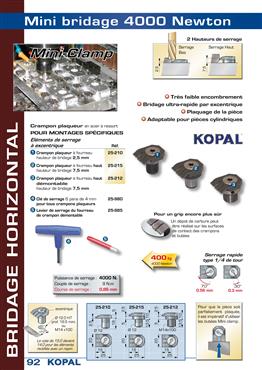

Bridage Horizontal 4000 N.
Très faible encombrement. Bridage ultra-rapide par excentrique. Plaquage de la pièce. Adaptable pour pièces cylindriques.
Pour un grip encore plus sûr : Un dépot de carbure peut être réalisé sur les surfaces de contact des crampons et butées.
Serrage rapide type 1/4 de tour.
Pour que la pièce soit parfaitement plaquée, il est impératif d’utiliser les butées Mini clamp.
Les butées fixes rectifiées sont fixées avec des vis spéciales assurant un montage de grande précision et un parfait repositionnement.
Principe bridage horizontal
L’action de serrage assure le plaquage et le bridage de la pièce à usiner. L’extrémité des mors est formée de 3 parties de serrage, une partie rigide et deux parties flexibles.
1 plaquage absolu : Lors du contact, seules les parties flexibles, plus longues, prennent appui surla pièce à brider. Elles s’arc-boutent en plaquant la pièce jusqu’au contact de la partie rigide.
2 bridage et positionnement : la partie rigide assure le bridage de la pièce.
