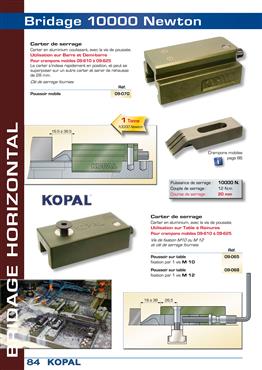

Bridage Horizontal 10000 N.
Bridage direct sur table, Rapidité de mise en œuvre, Surfaçage total.
Permettent un alignement immédiat des butées et résistent à l’effort de poussée des éléments de serrage. Evitent tout mouvement de recul des crampons et poussoirs lors de l’utilisation dans le sens longitudinal des rainures.
Attention : la hauteur de serrage des crampons mobiles et des crampons fixes doit être identique. Pour une utilisation dans le sens longitudinal des rainures, il est recommandé d'utiliser des tasseaux anti-retour afin de résister à l'effort de poussée de l'élément de serrage.
Principe bridage horizontal
L’action de serrage assure le plaquage et le bridage de la pièce à usiner. L’extrémité des mors est formée de 3 parties de serrage, une partie rigide et deux parties flexibles.
1 plaquage absolu : Lors du contact, seules les parties flexibles, plus longues, prennent appui surla pièce à brider. Elles s’arc-boutent en plaquant la pièce jusqu’au contact de la partie rigide.
2 bridage et positionnement : la partie rigide assure le bridage de la pièce.
