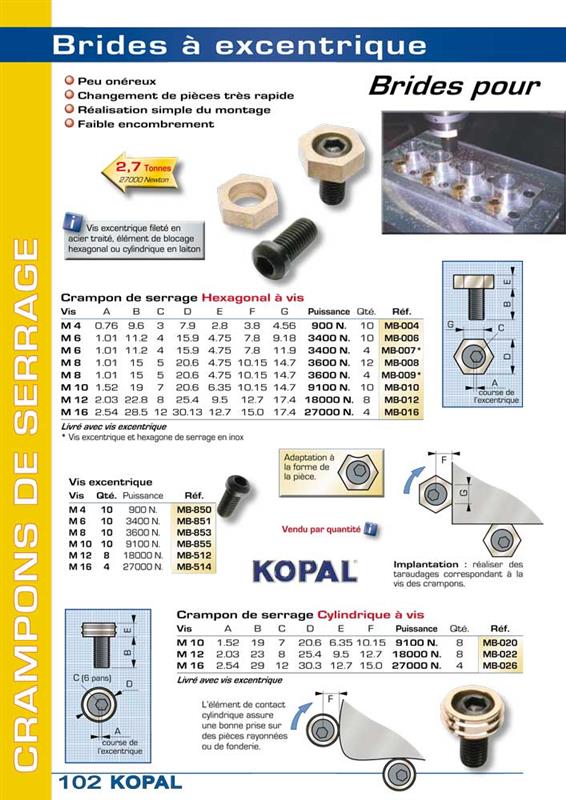

Brides à excentrique pour Montage Spécifique jusqu’à 27000 N.

Peu onéreux.

Changement de pièces très rapide.

Réalisation simple du montage.

Faible encombrement.

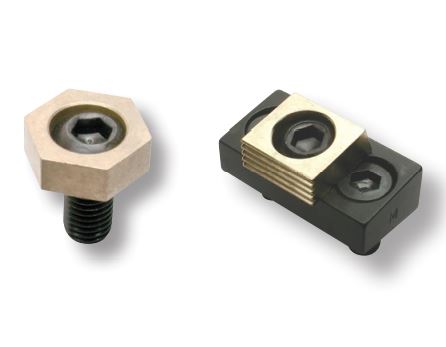

Vis excentrique fileté en acier traité, élément de blocage hexagonal ou cylindrique en laiton.

Adaptation à la forme de la pièce.

L’élément de contact cylindrique assure une bonne prise sur des pièces rayonnées ou de fonderie.

Les 6 faces de contact de l'hexagone sont à des distances différentes par rapport à l'axe de la vis, ce qui permet de serrer des pièces de dimensions différentes sans avoir à déplacer les brides.

Le crampon effectue le serrage et la face arrière du support sert de butée à la pièce suivante.

La force de serrage est transmise, par un excentrique en acier traité, à un élément de blocage en acier à effet de plaquage.

Implantation: Réaliser 2 taraudages d’entraxe ‘‘I’’ par élément, espacer la pièce à serrer en respectant la valeur ‘‘C + D’’.
